UNITA-6970 变压器油色谱分析仪

执行标准：

执行标准：GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》GB/T 7252-2001

产品别名：

产品别称：变压器油色谱分析仪、油色谱分析仪、全自动油色谱分析仪、自动油色谱分析仪

产品特性：

产品特性：
※主要检测：H2、CO、CO2、CH4、C2H4、C2H6、C2H2;
※采用了多处理器并行工作方式；
※电力系统绝缘油中溶解气体组份含量的测定；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

变压器油色谱分析仪

用途
• 变压器油色谱分析仪是用色谱法测定变压器油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
• 它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，zu/i后将转换后的电信号送至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析，从而得到各组份的分析结果。由于该分析方法具有分离效能高、分析速度快、样品用量少等特点，已广泛应用于石油化工、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中较好地解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。
• 我公司其强大的技术开发实力，采用了全新的工业造型、电子线路，并将当今的IP技术应用于气相色谱仪。变压器油色谱分析仪采用了zui新的高集成度的工业级芯片、总线技术、以太网以及数据处理技术，优化了温控程序和气路控制，从根本上提高了仪器的可靠性和可维护性。
• 适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的7种气体组分含量的全分析，其对乙炔的更小检测浓度达0.05ppm。
• 主要检测：H2、CO、CO2、CH4、C2H4、C2H6、C2H2
◆变压器油色谱分析仪特点
★ 采用了自主研发技术的10/100M自适应以太网通信接口、并内置IP协议栈、使变压器油色谱分析仪可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理。
★ 变压器油色谱分析仪内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果。
★ 变压器油色谱分析仪选配的NetChromTM工作站可以同时支持多台色谱仪工作，实现数据处理以及控制，简化了文档管理，并zui大程度地降低了用户的实验室投资以及运行费用。
★ 系统具有中、英文操作系统，用户可根据需要自行切换。
★ 控温区域可由用户自由命名，方便用户的使用。
★ 仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器，如FID、TCD、ECD、FPD和NPD，zui多可同时安装四个检测器。变压器油色谱分析仪也可采用检测器追加方式，在仪器购入后很方便地选购、安装其它检测器。
★ 仪器采用模块化的结构，设计明了、更换升级方便，保护了投资的有效性。
★ 全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快。
★ 变压器油色谱分析仪可选配xianjin的电子流量控制器（EFC）、电子压力控制器（EPC）实现了数字控制，可大大提高定性和定量结果的重现性。
★ 变压器油色谱分析仪设计定时自启动程序，可以轻松地完成气体样品的在线分析（需配备在线自动进样部件）。
★ 全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术。具有故障诊断以及断电数据保护的功能，可自动记忆设定参数。
★ 变压器油色谱分析仪内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能。
★ 采集色谱信号及数据处理，适于WinXP 、Win2000、Windows7等操作系统。由符合A/A（美国分析学会）标准的CDF文件读入采样数据，因此可与Agilent、Waters等色谱工作站接轨。
★ 具有完全自主知识产权的色谱系统，具有MODBUS/TCP的标准接口，可以和 DCS方便对接。
★ 变压器油色谱分析仪可以和国内外多个厂家生产的自动进样器对接；如岛津的AOC-20i、意大利HTA公司的HT系列高速液体、气体自动进样器等。

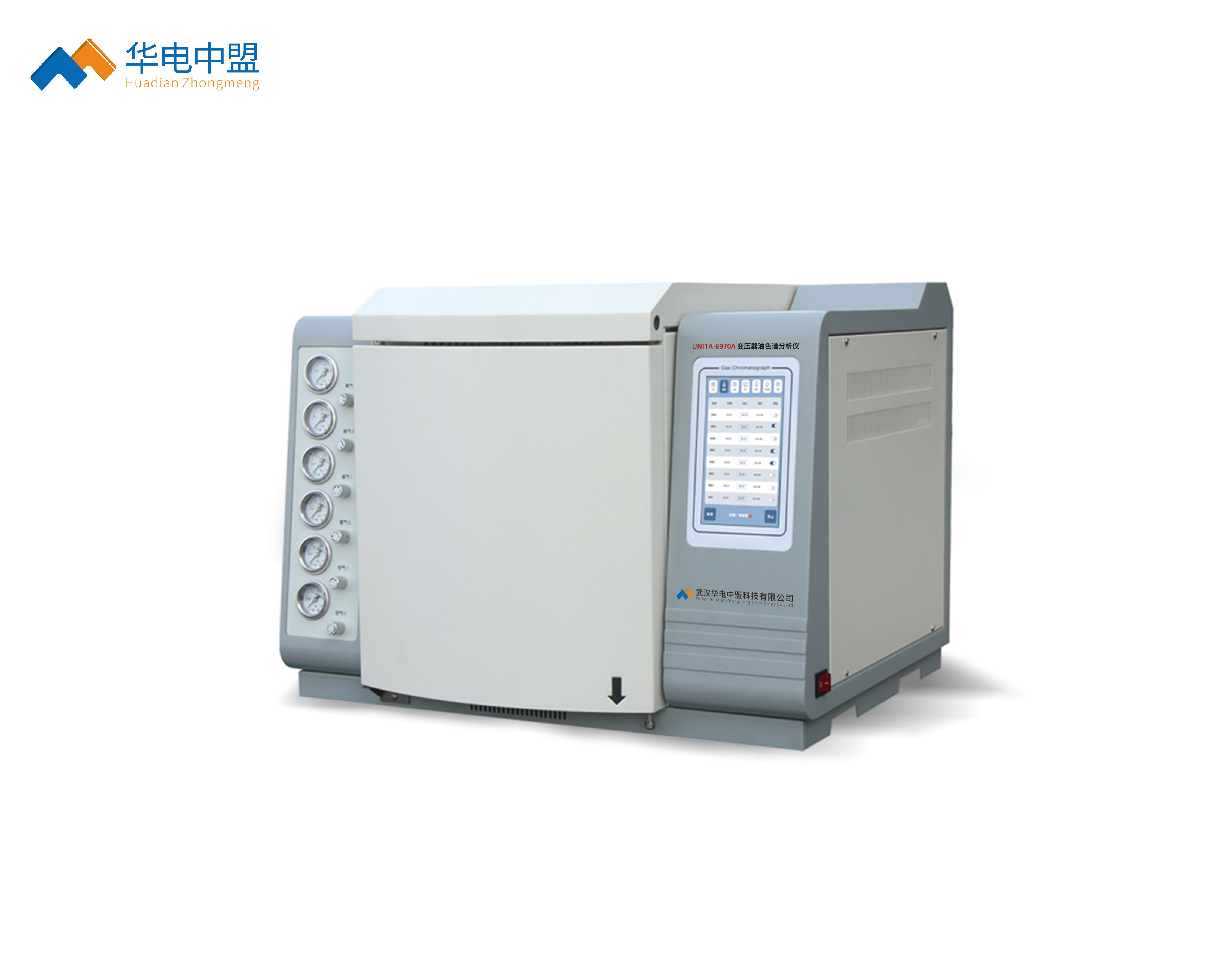

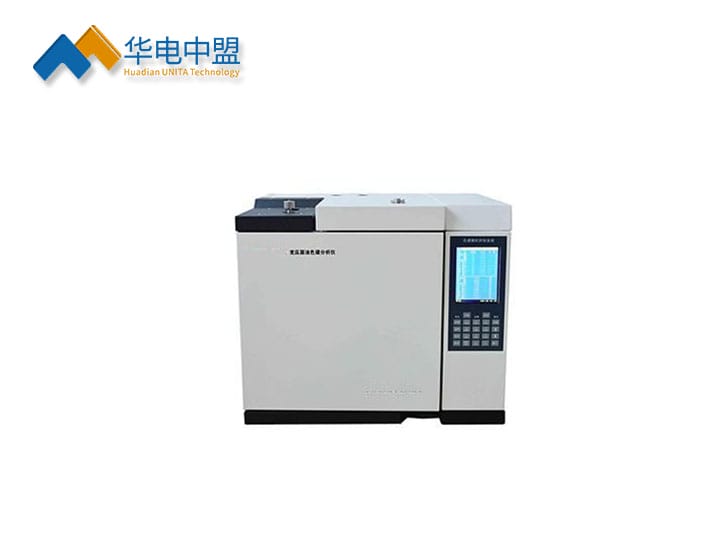

变压器油色谱分析仪产品展示

技术参数

◆变压器油色谱分析仪技术参数
变压器油测定指标
变压器油中气体更小检测限（单位ul/L）

H2	CO	CH4	CO2	C2H4	C2H6	C2H2
≤1.5	≤0.06	≤0.05	≤0.2	≤0.05	≤0.05	≤0.05
