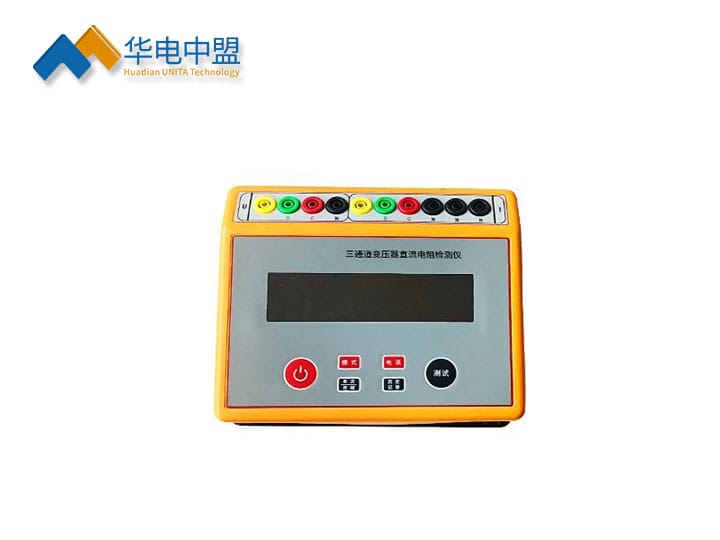

UNZRC-III(60S) 三通道变压器直流电阻检测仪

执行标准：DL/T845.4-2004

产品别名：三通道变压器直流电阻检测仪、三通道回路电阻测试仪、智能三通道回路电阻测试仪、智能三通道回路电阻检测仪

产品特性：
※适用于各种电压等级的主变压器和配电变压器的直流电阻测量;
※具有自动判定充磁结束、自动锁定阻值并保存功能，无需人工判断;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNZRC-III(60S) 三通道变压器直流电阻检测仪功能特点
1)三通道变压器直流电阻检测仪适用于各种电压等级的主变压器和配电变压器的直流电阻测量；
2)具有单相、三相Y型逐相、三相Y型同时、三相∆型逐相和大电流等多种测量模式，覆盖了变压器直阻测量的各种应用场景；
3)整机由高速芯片控制，自动化程度高，操作简单；
4)采用全新的锂电池供电，电流档位多，输出电压高，充磁快，节省测量时间，zui高输出电流可达60A，zui大输出电压可达34V，电阻测量范围可达1mΩ~10kΩ；
5)具有自动判定充磁结束、自动锁定阻值并保存功能，无需人工判断；
6)可对需要换挡的变压器进行不停机连续测量；
7)具有自动测量功能，可根据负载自动选择zui优电流档位；
8)保护功能完善，能可靠保护反电势对仪器的冲击；
9)具备语音播报功能，测试完毕后自动播报电阻值；
10)具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电风险；
11)OLED显示屏，无视觉死区，显示更清晰；
12)自带掉电存储功能，可存储100组历史测试数据，可随时查阅；
13)三通道变压器直流电阻检测仪配备蓝牙接口，支持BLE4.0协议蓝牙传输，适配微信小程序等；
14)体积小、重量轻、无需额外供电，适合户外移动作业。

UNZRC-III(60S) 三通道变压器直流电阻检测仪测试注意事项
1)使用本仪器前一定要认真阅读本手册；
2)仪器的操作者应具备一般电气设备或仪器的使用常识；
3)本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用；
4)仪器应避免剧烈振动；
5)对三通道变压器直流电阻检测仪的维修、护理和调整应由专业人员进行；
6)测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线；
7)测试过程中，禁止移动测试夹；
8)三通道变压器直流电阻检测仪主机内携带大容量电池，请勿拆机，由此可能带来爆炸风险；
9)请使用电工专用绝缘手套进行接线操作，防止感应电危及人身安全。

UNZRC-III(60S) 三通道变压器直流电阻检测仪技术参数：

性能指标
测量范围	0-0.06Ω（60A，三相并联）；0-0.05Ω（30A）；0-0.2Ω（20A）；0-1Ω（10A）；0-2Ω（5A）； 0-10Ω（2A）；0-20Ω（1A）；AUTO；20-10kΩ（20V）
测试精度	0.2级
分辨率	0.1μΩ
测试时间	单相15min/三相同时30min/三相逐相45min(Max)
测量次数	≥100次（1Ω负载10A放电模式、5min持续时间算起）
存储深度	100次历史数据
仪器参数
额定功率	单相zui大100W，三相zui大240W
输出电压	34V(Max，当电流小于1A时)
输出电流	DC 1A/2A/5A/10A/20A/30A/60A 可调
电池容量	5Ah
显示方式	OLED液晶屏
保护功能	过流及短路保护：单相40A门限，2ms快速切断
	过热保护：电池过热及功率器件保护，门限：70℃
	电池过放保护：电池低于30V将进入电池保护模式
附加功能	一键开关机及测量，一键切换模式，一键切换电流档位
	支持星型和三角形绕组三相同时测量
	自动量程（档位）转换：支持自动确定合适量程（档位）
	连续测量：可对多档位的变压器，不停机直接多次测量
	能量回收：测试完毕后将变压器绕组中剩余能量回收至电池（绿色环保）
	大电流输出：支持60A大电流
	蓝牙数据传输：支持BLE4.0协议蓝牙传输，适配小程序等
	语音播报功能：测试数据自动语音播报
	快速充电：支持2A/84W的快速充电模式
外形尺寸	203mm158mm88mm（长宽高）
重量	2.5kg
充电器参数
输入电压	AC 110V~240V
输出规格	42V/2A
LED标识	LED红色正在充电，绿色充电完成
保护功能	短路/过流/过压/过热/反接保护
附件
电流测试线	黄绿红各1根，黑色3根，导线截面积4mm2，长度10m
电压测试线	黄绿红黑各1根，导线截面积4mm2，长度10m
充电器	专用充电器1台
标准电阻	3mΩ标准测试电阻1只
机箱尺寸参数
机箱尺寸	440mm290mm220mm（长宽高）

UNZRC-III(60S) 三通道变压器直流电阻检测仪遵循的标准
《DL/T 967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》
《GB/T 6587-2012电子测量仪器通用规范》
《DL/T 596-2005 电力设备预防性试验规程》
《Q/CSG 114002-2011电力设备预防性试验规程》
以及上述规范所引用的规范性文件。
