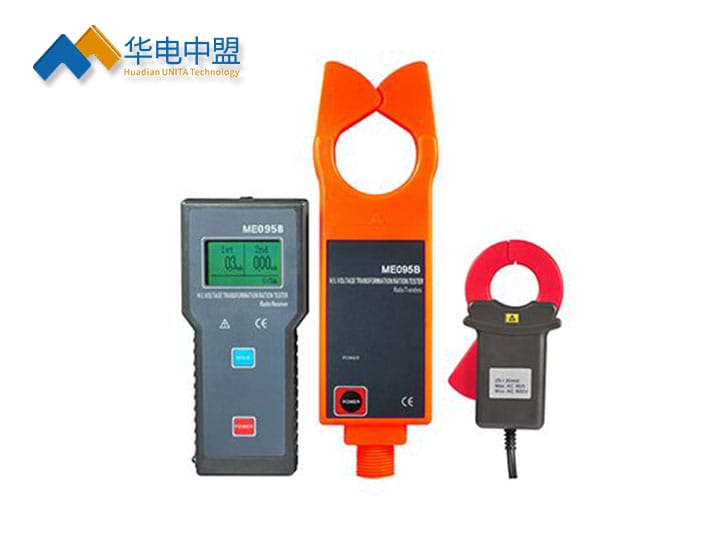

无线高低压变比测试仪

功    能

高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流测试

电    源

DC6V 碱性干电池(1.5V AAA×4)连续工作30小时

测试方式

钳形CT

传输方式

无线传输，直线传输距离30m

显示模式

LCD：128dots×64dots；

蓝屏背光功能，适合昏暗场所

LCD尺寸

显示域：44mm×27mm

仪表尺寸

主机：宽高厚75mm×170mm×30mm

高压检测仪：宽高厚76mm×255mm×31mm

低压电流钳：宽高厚70mm×175mm×38mm

钳口尺寸

高压检测仪：φ48mm

低压电流钳：25mm×30mm

采样速率

3次/秒

测量范围

高压检测仪：0.0mA～1000A

低压电流钳：0.00mA～10A

分 辨 率

高压检测仪：0.1mA；低压电流钳：0.01mA

换    档

全自动换档

一次回路测试精度

(23℃±3℃，80%RH以下)

0.0mA～10.0A:      ±1%±5dgt

10.0A～49.9A:      ±2%±5dgt

50.0A～199.9A:     ±3%±5dgt

200A～600A:        ±4%±5dgt

601A～1000A:       ±5%±5dgt

二次回路测试精度

0.00mA～10A: ±0.5%±5dgt

(23℃±3℃，70%RH以下)

变    比

3种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比)，变比更大1：1千万(1.0K7)

数据存储

3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）

线路电压

60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)

数据保持

按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

数据查阅

按HOLD键+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能：“OL A”符号显示

无信号指示

当主机没有收到发射信号时提示“无信号”

自动关机

开机约15分钟后，仪表将自动关机

电池电压

当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池

仪表质量

主机：240g(含电池)

高压检测仪：335g(含电池)

低压电流钳：150g

总质量：5kg(含仪表箱和绝缘杆)

外界干扰

无特强电磁场；无433MHz、315MHz同频干扰

工作温湿度

-25℃～45℃； 80%Rh以下

存放温湿度

-10℃～60℃； 70%Rh以下

绝缘杆尺寸

φ32mm，1m/节,5节

低压电流钳引线长

2米

绝缘强度

绝缘杆：AC 60kV/rms(5节绝缘杆全部连接，两端之间)

主机与检测仪：AC1000V/rms(外壳与螺钉之间)
