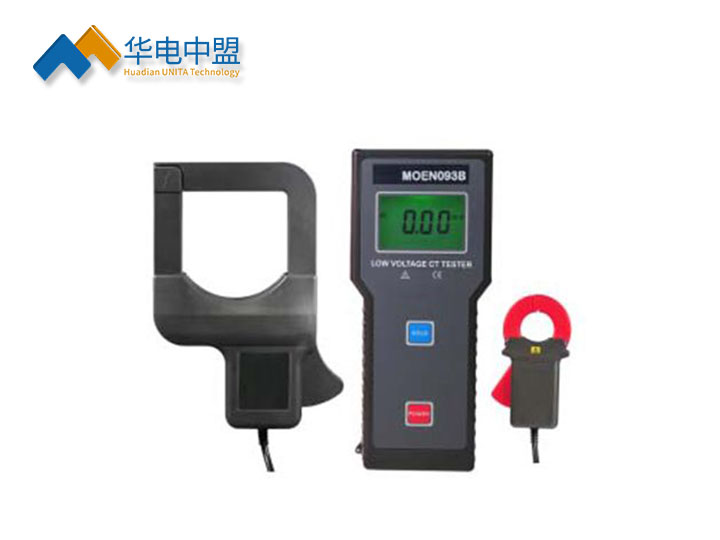

UNITA093、093B 低压变比测试仪

执行标准：

执行标准:DL/T 846-2004

产品别名：

产品别称：低压变比测试仪、低压CT变比测试仪

产品特性：

产品特性：
※可广泛应用在380/220伏电力系统中;
※分辨率：0.01mA；
※实现了不需停电就能准确测试出实际运行中的电流互感器变比、比差、角差、相别、极性；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

低压变比测试仪

产品用途
UNITA093、093B低压变比测试仪（低压电流互感器变比测试仪）可广泛应用在380/220伏电力系统中,可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、比差、角差、相别、极性。为用电检查人员提供一种安全、准确、便捷的新型电力仪器。它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。

◆低压变比测试仪型号区别

型号	量程		钳口尺寸
型号	CT1	CT2	CT1	CT2
UNITA093	0～200A	0～5A	φ35mm×40mm	φ25mm×30mm
UNITA093B	0～1000A	0～10A	φ80mm×80mm	φ25mm×30mm

◆低压变比测试仪使用条件
1、环境温度：-25℃～45℃
2、相对湿度：80%RH以下
3、额定频率：50HZ±2HZ
4、额定电压：3×220V/380V
5、外界干扰：无特强电磁场干扰

技术参数

◆低压变比测试仪技术参数
1、分辨率：0.01mA
2、CT1精度：±2%rdg±3dgt（20℃±5℃，70%RH以下）
3、CT2精度：±1%rdg±3dgt（20℃±5℃，70%RH以下）
4、存储数据：约3000组
5、电池规格：DC6V碱性干电池（1.5V×4），连续用约30小时
6、自动关机：约15分钟
7、钳口尺寸：一次电流钳：35mm×40mm或80mm×80mm（选型）
二次电流钳：25mm×30mm
8、外形尺寸：主机：宽高厚75mm×170mm×30mm
一次电流钳：145mm×194mm×40mm（选型）
或：122mm×70mm×33mm（选型）
二次电流钳：115mm×70mm×33mm
9、引线长度：约1.5米
10、采样速率：3次/秒
11、仪器总质量：约1Kg
11、存放温湿度：-10℃～60℃；70%RH以下
12、绝缘强度：AC3700V/rms钳芯与外壳间
