UNTX-205 发电机综合特性测试仪

执行标准：

参考标准：GB50150-2006、 DL/T849.6-2004

产品别名：

产品别称：电量记录分析仪、便携式电量记录分析仪、便携式电量分析仪、电量波形记录分析仪、发电机启动试验系统参数综合测试仪、发电机综合特性测试仪、便携式波形记录仪、发电机励磁特性系统测试仪、电量波形记录仪、发电机录波仪

产品特性：

产品特性：
※12路测试通道可并行进行发电机电气总启动试验;
※实时与标准（历史）曲线对比，迅速确定发电机是否检修合格;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

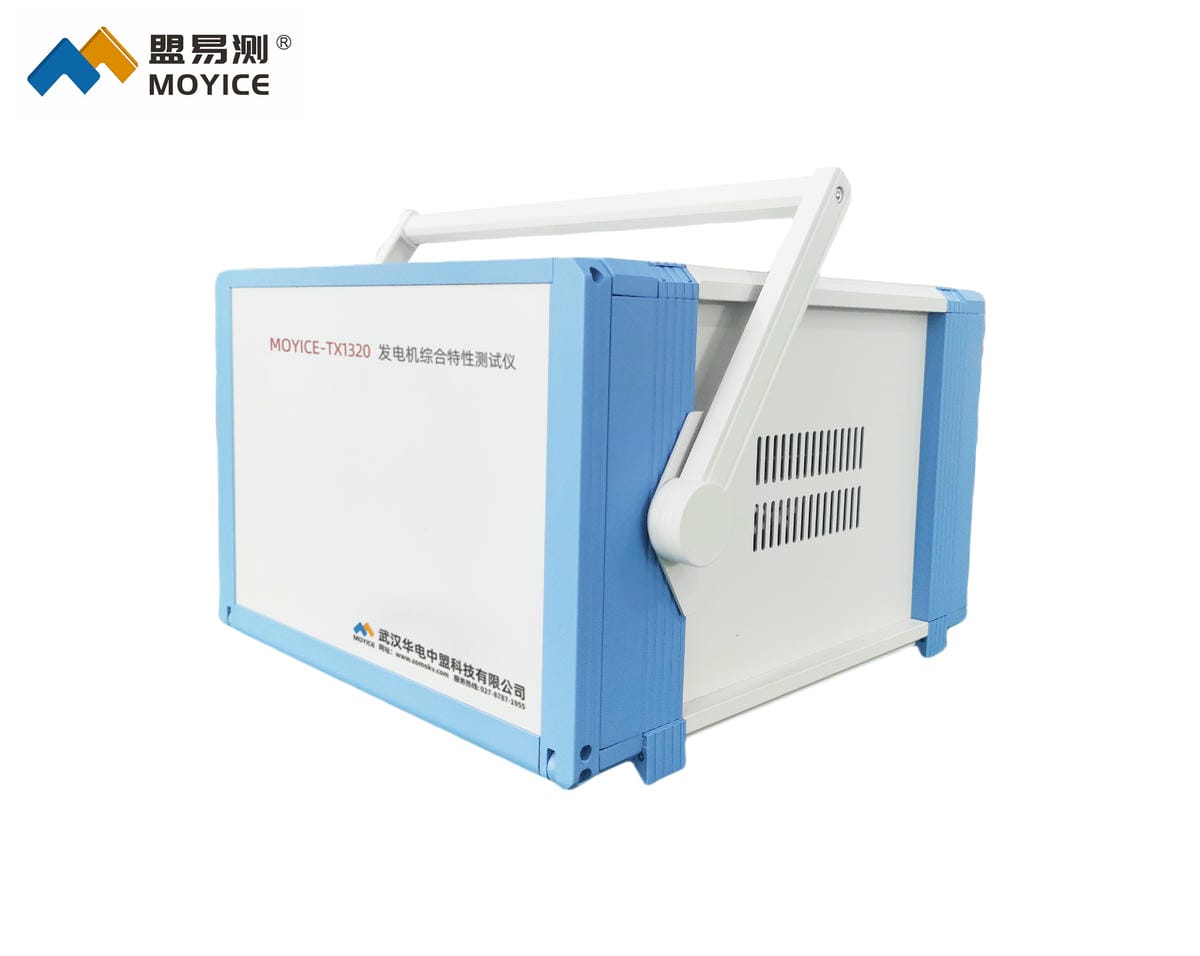

发电机综合特性测试仪

产品用途
发电机综合特性测试仪是我公司专门为完成发电厂发电机组大修后电气启动试验而设计，发电机组特性试验数据实时测量，自动生成特性曲线，与历史曲线比较，以判断发电机检修状况。技术国际//领//先，国内//首//创。

◆发电机综合特性测试仪产品特点
★12路测试通道可并行进行发电机电气总启动试验。
★大屏幕液晶，WINDOWS全中文界面，人性化设计，操作极为简便。
★数据采集方式灵活：自动或交互式。数据和图表同时保存。
★采用图表输出方式，更易于分析判断和存档。
★实时绘制多种特性曲线。
★实时与标准（历史）曲线对比，迅速确定发电机是否检修合格。
★检测数据稳定、精确、可靠，能及时正确判断发电机的检修情况，以确保发电机正常运行。
★发电机综合特性测试仪程控化程度高，测控点多，抗干扰能力强，可靠性高。
★采用标准接口，以适应各类电厂（水力发电厂、火力发电厂及核能发电厂）的需要。
★6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。
★3路电流信号处理采用钳式电流传感器，现场接线方便、安全，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。

技术参数

◆发电机综合特性测试仪技术参数
1、12路信号的接入特性：
0∽150V交流电压 3 组（定子二次电压）
0∽750V交流电压 3 组（励磁机定子二次电压）
0∽10mA交流电流 3 组（定子二次电流经钳式电流传感器）
0∽±75mV直流电压 2 组（发电机转子电流）
0∽±1000V直流电压 1 组（发电机转子电压）
2、精度：
12路信号精度 0.5级
A/D采样12位，速率125kHz
3、响应时间：≤20ms
4、2个USB接口：数据导出使用
5、启动方式：手动；自动
6、电源：AC220±10%
7、仪器外型：300×220×300
8、仪器重量：5kg
