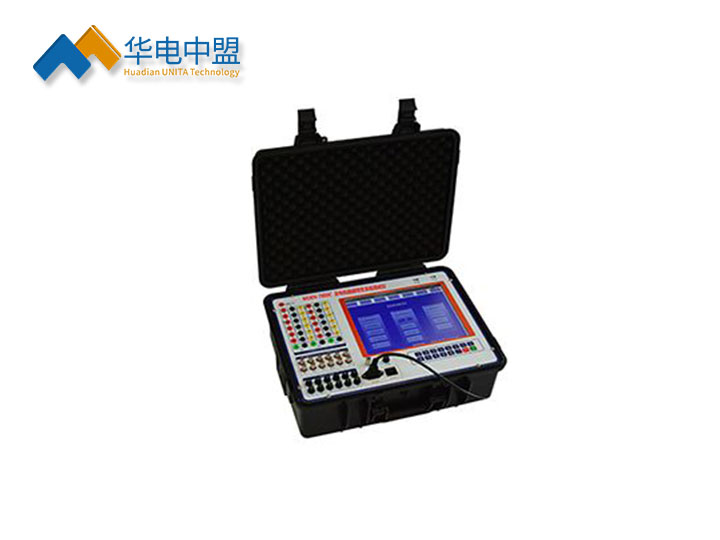

发电机励磁特性系统测试仪
产品用途
UNITA-7000L发电机励磁特性系统测试仪是一款是基于工业便携机结构，以高性能DSP、高精度ADC芯片、嵌入式操作系统为硬件、软件架构，集数据采集、处理、传输、存储、分析等功能为一体的便携式装置。是一款集故障录波、发电机特性试验等功能于一体的智能仪器，以其体积小，功能强，适用范围广，配置灵活等诸多优点被广大用户所青睐，是一个电力工作者常备的实用工具，它将为电力工业生产及技术进步做出应有的贡献。
◆发电机励磁特性系统测试仪产品功能
1、故障录波：可对接入设备中的工作参量进行监测并完成故障时的数据记录及故障数据分析；
2、实时监测：装置可实现模拟量、开关量实时监测显示功能；
3、计算量：有功功率、无功功率、频率、正序、负序、零序、矢量和（差）和相角等，并对所生成的计算量进行实时显示；
4、发电机总启动电气试验：可以完成发电机特性试验，包括发电机空载试验，发电机短路试验，主励空载、负载试验等；励磁试验，包括零起升压试验、灭磁试验、10%阶跃试验等；同期试验；用户要求的其它试验。
本仪器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
◆发电机励磁特性系统测试仪产品特点
1、故障录波：可接入各种设备回路中对被测参量进行实时监测并完成故障时的数据记录。故障录波启动方式包括模拟量启动、开关量启动、手动启动等。模拟量启动包括突变量启动、越限量启动（如：过压启动、欠压启动、过电流启动、负序电流启动、逆功率启动等）；开关量启动为开关变位启动。
2、发电机励磁特性系统测试仪具有15.6寸LCD显示屏，分辨率1366×768。除可显示所有被测参量有效值外，还可实时显示监测模拟量波形、矢量图等，并可作为示波器使用。
3、装置可测量的模拟量包括工频电压量、电流量，直流电压量、直流电流量；开关量输入为无源节点和有源信号。
4、装置具有发电机特性试验（短路、空载等）、励磁试验、同期试验、交流阻抗试验等功能。可计算超调量、振荡次数、上升时间、调节时间、响应时间、灭磁时间常数、阻尼比、响应比等参数。
5、装置具有逐点瞬时功率及瞬时有效值记录功能。
6、装置能够快速、准确地完成励磁信号的测量，响应时间≤5ms，记录波形上不含整流纹波。
7、装置具有10/100Mbps 802.3u网络接口。
◆发电机励磁特性系统测试仪技术参数
1、模拟量8路、12路、16路、24路
2、开关量16路（8路有源、8路无源）
3、模拟量采样频率：10K/s、20K/s、50K/s、100K/s可选
4、开关量事件分辨率：0.1ms
5、A/D转换分辨率：16位
6、有效值准确度：0.2级。
7、模拟信号输入范围：交流电压: 0～150V
交流电流：0～10A
直流电压：±2000V
直流电流：0～100mV
直流电流：4～20mA
8、开关量输入方式：无源接点和有源信号（ DC24V-220V）
9、故障记录容量：120GB硬盘
10、派生量：有功功率、无功功率、频率、正序、负序、零序、矢量和（差）等。
11、通讯接口：一个10/100Mbps 802.3u网络接口；两个USB接口 。
12、显示屏：15.6寸 LCD液晶屏，分辨率1366×768。
13、机箱尺寸（宽×深×高）：407*307*150（mm）
14、供电电源：AC85-260V 50Hz±0.5Hz；DC110-370V。
15、绝缘强度：一般通道AC1500V
