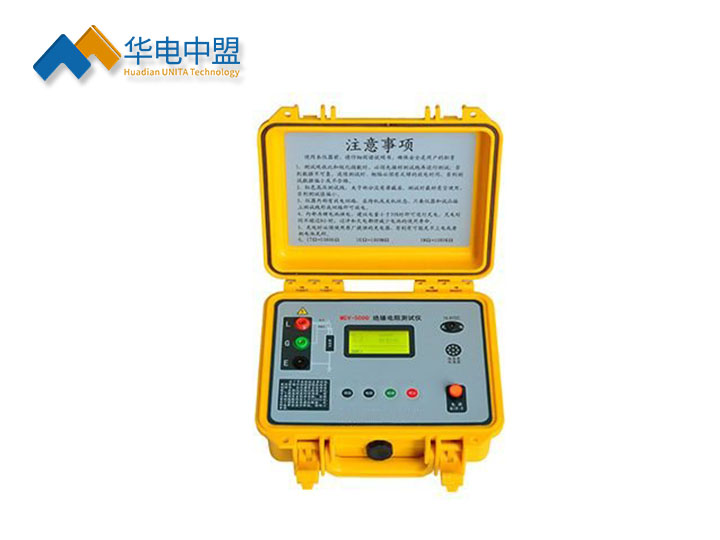

UNV-5000M绝缘电阻测试仪

执行标准：DL/T845.1-2004

产品别称：绝缘电阻测试仪、数字绝缘电阻测试仪、兆欧表、智能绝缘电阻测试仪

产品特性：
※用于变电站、发电厂的设备检修;;
※仪表具有自校准功能;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

绝缘电阻测试仪

产品用途
UNV-5000M 绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。

◆绝缘电阻测试仪产品特点
1、绝缘电阻测试仪具有自校准功能，在待机界面长按停止键，按提示操作即可校准完毕。当认为仪表测试精度不够准确时可使用该项。（必须按提示操作）
2、UNV-5000M 绝缘电阻测试仪采用微电脑控制，全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。
3、输出功率大，短路电流大。
4、绝缘电阻测试仪采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
5、电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。内置大容量 2600mAh锂充电电池。智能化充电电路，电池使用寿命长。
6、具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。

◆绝缘电阻测试仪技术参数

仪表型号

短路电流

输出电压

仪表主要功能

UNV-5000M

3mA~5mA

500V

1000V

2500V

5000V

1.四档电压切换。

2.4节2600mAh 锂充电电池供电

3.电池电量检测准确，智能管理电池。

4.有短路、过载、电池欠电等保护功能，出现故障时以文字和声响提醒用户。

5.自动计算吸收比和极化指数。

6.测量方式有：绝缘测试、吸收比、极化指数、快速测试四种选项。

7.测试完毕后显示残余电压，让用户对泄放电压了如指掌。

8.仪表10分钟无动作将自动关机。

其他指标
1、额定工作条件：环境温度：0℃~40℃
2、相对湿度：20%~90%RH。
3、供电电源：交直两用直流：DC16.8V 2600mAh。交流：140V~240V 50Hz。
4、外型尺寸：285mm×247mm×120mm 重量：2200g
5、电压基本误差：±5%(25℃)。
6、测量范围和基本误差 (25℃)。

500V	1MΩ～50GΩ
	精度	±5%rdg. ±5dgt. (1 MΩ～10GΩ )
		±20%rdg. ±5dgt. (10 GΩ～50GΩ )
1kV	2MΩ～100GΩ
	精度	±5%rdg. ±5dgt. (2 MΩ～20GΩ )
		±20%rdg. ±5dgt. (20 GΩ～100GΩ)
2.5kV	5MΩ～250GΩ
	精度	±5%rdg. ±5dgt. (5 MΩ～50 GΩ)
		±20%rdg. ±5dgt. (50 GΩ～250GΩ)
		±30%rdg. ±5dgt. (250 GΩ～500GΩ )
5 kV	10MΩ～100GΩ
	精度	±5%rdg. ±5dgt. (10 MΩ～100GΩ )
		±20%rdg. ±5dgt. (100 GΩ～500GΩ )
		±30%rdg. ±5dgt. (500 GΩ～1000GΩ)
