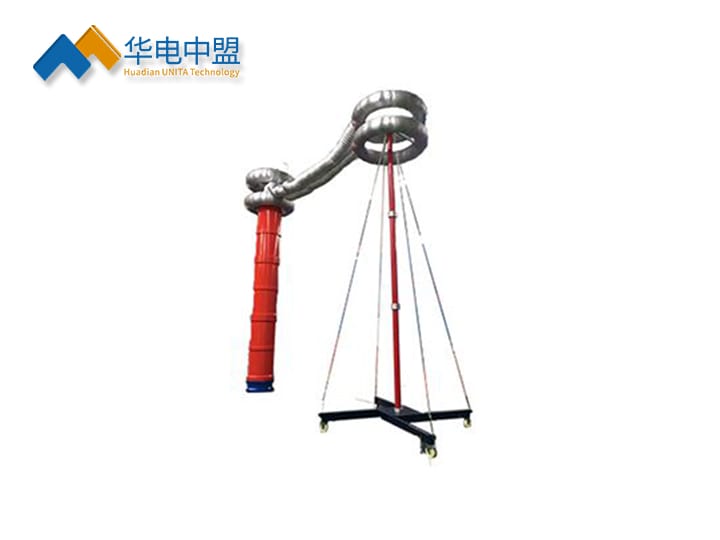

◆UNXB变电站电气设备交流耐压试验装置用途
变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、电缆等容性设备是变电站中更常见的一次电气设备。根据220kV及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件，又要满足低电压、大电流的试验条件，即兼顾较宽的适用范围。采用串联谐振的原理，由变频电源控制箱、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器后，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有更好的滤波特性，因此其产生的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修、试工程单位理想的耐压设备。
◆UNXB变电站电气设备交流耐压试验装置与国内同类产品相比，具有多种关键优势：
1.同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2.变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或三相380V的输入电源通用，方便现场取电。
3.配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
◆UNXB变电站电气设备交流耐压试验装置的优点：
1.操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变压器的1/10～1/30；
2.对现场电源要求低；
3.试验等效性好；
4.特有低谐波技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求，极大的保护了主变、发电机等设备不受高压谐波损伤；
5.通过权威机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全；在东北电科院组织的2008年全国设备大比武中名列前茅；
6.符合国标要求有监测峰值功能，可实时监测高压试验波形；
7.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；
8.自带微型打印机，随时打印保存试验数据。
◆UNXB变电站电气设备交流耐压试验装置技术参数
1、环境温度： -10℃～45℃
2、工作湿度： ≤90%
3、海拔高度： ≤3000m
4、电源输入： 380V±10%三相或 220V±10%单相(10kW以下),工频50Hz±5%
5、额定试验容量： 0～5000kVA（可按需定制）
6、谐振电压： 0～1000kV（可按需定制）
7、频率调节范围：20～300Hz
8、系统测量精度： 1.0级
9、频率调节分辨率： 0.01Hz
10、不稳定度： ≤0.05%
11、输出波形： 正弦波
12、波形畸变率： ≤0.5%
13、噪 声： ≤60dB
14、电抗器Q值： 30～90
15、工作制：满功率输出下，连续工作时间60min
