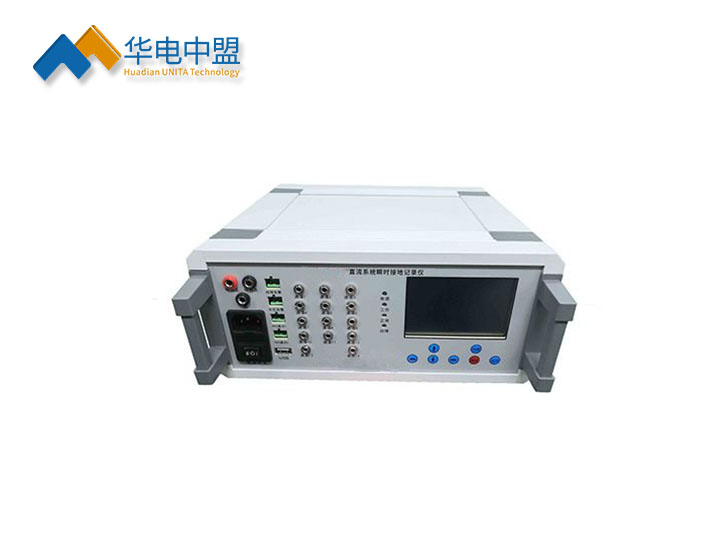

UNZN-ZS30
直流系统瞬时接地记录仪
概述
目前，在变电站直流电源系统运行过程中，时常会出现短时接地故障，即瞬时接地故障，从而影响变电站直流电源系统的正常工作。为了保证变电站直流电源系统的可靠工作，检修工作人员很有必要及时的发现和检测出存在故障隐患的支路。但是，由于发生故障的时间太短，现有的检测方法基本上都是依赖人工操作、蹲守，而且大部分在线绝缘监测装置可能监测不到故障的发生，更谈不上对发生瞬时接地故障支路的判断以及定位。因此，这样不仅会增加工作人员的工作负担，而且效率低。另外，现有的检测方法没法排查故障隐患。
我公司研制出了直流系统瞬间接地故障录记录仪。该装置能够对直流系统进行实时监测，特别是能够对系统中存在的瞬间接地故障进行监测，同时，还能够对支路的瞬时接地故障进行实时监测和故障录波，填补了直流系统瞬间接地没有装置监测查找的空白，为运维人员提供了强有力的工具。
UNZN-ZS30 直流系统瞬时接地记录仪系统结构组成
该瞬时接地故障记录装置为便携式设备，采用一体式设计，所有数据都由主机进行处理，能够实现监测直流系统正负对地电压的同时，还能够zui多接入14个支路进行监测，该装置主要由主系统和支路漏电流采集模块构成，支路漏电流采集模块为独立的，每个都外接一个漏电流采集器。
UNZN-ZS30 直流系统瞬时接地记录仪系统功能及特点
系统功能
瞬时接地记录装置具有如下功能
1.多种工作模式
瞬时接地故障记录装置具备三种工作模式：电压平稳模式、电压波动模式以及纯通道模式，用户可根据不同情况自行进行切换；
2.故障录波功能
装置对直流系统进行实时监测，当监测到对地电压产生波动时，对该波动进行记录，同样的，检测到支路漏电流产生后对漏电流进行记录，并以波形的形式显示在主机上；
3.支路漏电流波形监测功能
装置能够对支路的漏电流进行实时监测，并能够在主机上面查看支路漏电流实时的波形曲线；
4.故障信息录波存储功能
装置对直流系统进行实时监测，发生故障后对故障信息进行保存，历史记录查看时以波形的方式显示，同时显示系统正对地电压波形以及故障支路漏电流波形，方便用户进行参考判断；
5.单次时间设定功能
通过对单次时间进行设定，当发生瞬时接地故障后，设定时间开始倒计时，在这段时间内，当同支路再次发生瞬时接地故障，则不进行记录，在这段时间内发生的多次瞬时接地故障只记为一次；
6.干接点告警功能
装置配备有两个干接点，一个为失压告警，一个为故障告警，用户可使用这两告警接点进行瞬时接地的远程监测；
7.告警门限设定功能
装置能够对告警门限进行自行设定，可设定的有装置的对地压差门限和漏电流门限值；
8.数据上传功能
装置可通过RS485接口把实时监测到的数据上传至上位机，同样通过该功能可实现远程监测；
UNZN-ZS30 直流系统瞬时接地记录仪系统特点
1.高性能硬件
<1>整个系统采用工业级芯片和元器件进行设计和生产。
主机为高速32位工控CPU，系统总处理能力随接入漏电流采集器数量动态调整，zui多可支持14个漏电流采集器同步运行。
<2>系统母线对地电压以及支路漏电流采集器采用高速12位AD模块进行模拟信号转换为数字信号。
2.仪器构架
<1>系统采用了独有的DADC构架，将现场工程实施的灵活性，系统扩展的灵活性和强大的处理能力相结合。
<2>DADC构架可根据用户需要灵活配置漏电流采集器，节省了成本，并能灵活的进行系统升级。
<3>DADC构架将高速，高精度的AD采样和大负荷的运算量平衡的分配到每个漏电流采集通道，是运行高效而复杂的SynSystem智能算法的基础平台。
3智慧型软件
数字信号增强DSE技术，基于FIR数字信号处理方法对海量AD采样数据进行滤波，筛选和增强，保证了母线对地电压以及支路漏电流的测试精度。
4人性化界面
<1>人性化的界面设计，装置采用4.0寸真彩液晶屏做为人机交互界面的核心，使用舒适，操作方便快捷；
<2>多页面设计方式，各页面切换快速方便，信息查看简洁直观。
5高安全性
所有接入的漏电流采集器都不会接入直流系统，不会对系统造成影响；
6高可靠性
软件和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。
UNZN-ZS30 直流系统瞬时接地记录仪主要技术指标
1.适用直流系统电压等级： 48V，110V，220V或用户指定电压等级
2.母线对地电压测量范围：0—300V，误差：±2%
3.监测回路：不少于14条
4.瞬时接地监测：漏电流≥100uA，接地时间＞100ms
5.任何接地电阻情况下电压偏差可设定为瞬时接地故障门限，记录接地波形
6.同一支路多次瞬间接地时间段可设定，在该设定时间范围内，该支路多次瞬时接地记为一次
7.彩屏显示
8.装置配备大容量掉电保存单元，数据保存不小于1000条，数据可通过USB导出至上位机
9.查找瞬时接地时不停电、不解线，对系统不会产生任何影响
10. 装置工作模式：“电压平稳模式”、“电压波动模式”、“纯通道模式”可选
