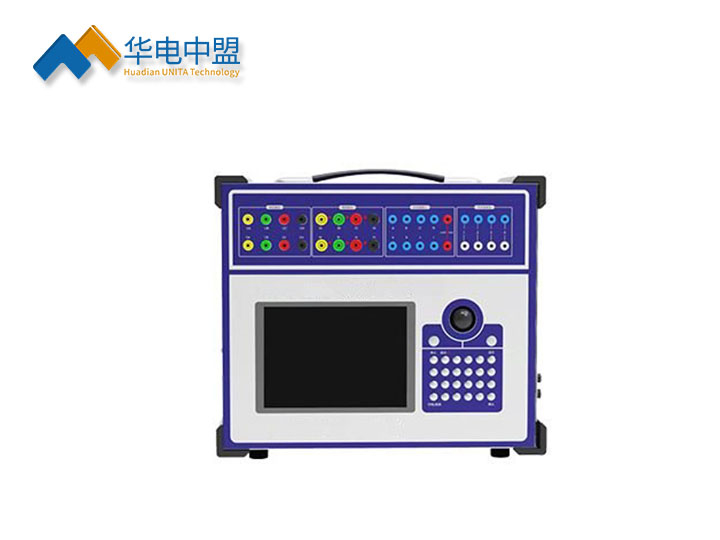

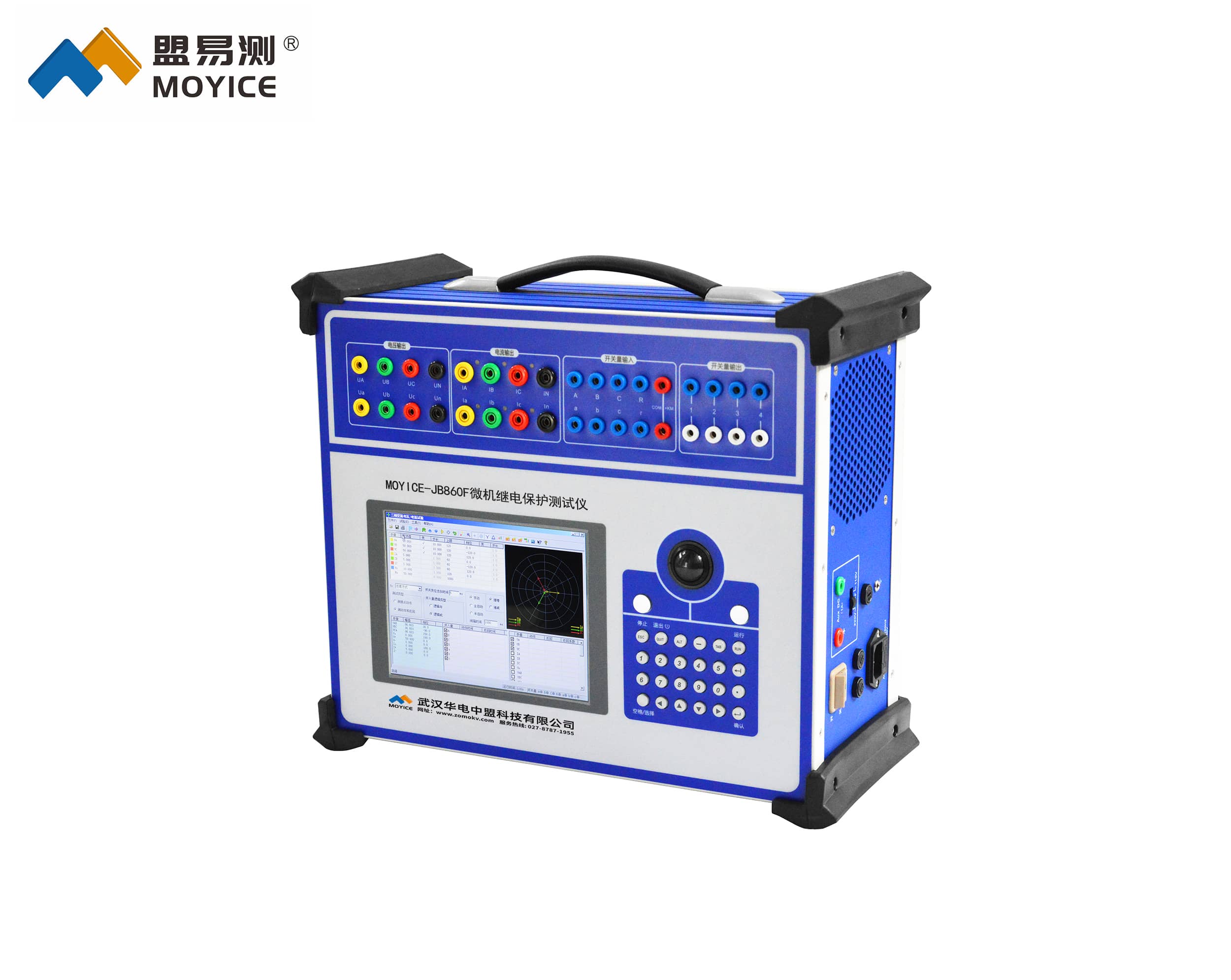

微机继电保护测试仪

继电保护类型

测试项目

建议试验的模块

备     注

信号继电器

相应的测试项目

直流试验

交直流试验

若是要求交、直流混合输入的中间继电器，请在“交直流试验”模块中测试

额定电流太小的信号继电器，可用测试仪的电压回路输出测试

时间继电器

中间继电器

重合闸继电器

其它直流电压、电流继电器

电流继电器

相应的测试项目

交流试验

可在“交流试验”专门的序分量模块中测试序分量继电器

也可在“I－t特性”模块中测试反时限继电器

过（欠）电压继电器

序分量继电器

同步检查（或相位比较）继电器

反时限电流继电器

差动继电器

直流助磁特性

差动继电器、差动谐波、交直流试验、谐波试验

试验时请参考说明书中的“附录5”正确接线

谐波制动特性

比例制动特性

差动继电器、交流试验

功率（方向）继电器

相应的测试项目

功率方向及阻抗、交流试验

测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界

阻抗继电器

同期继电器

相应的测试项目

同期试验、交流试验

“同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出

频率继电器

相应的测试项目

频率及高低周

单机试验选择“自动变频”方式时，能测试频率滑差定值

继电保护类型

测试项目

建议试验的模块

备     注

线

路

保

护

多段过流

相应的测试项目

交流试验

只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块

过（欠）电压

序分量电压电流

频率装置

功率方向保护

重合闸及转换性故障

相应的测试项目

整组试验、线路保护、状态系列、6-35KV线路保护综合测试

要求测试检同期和检无压，用Ux作为待并侧电压输出，测试仪是用Ua代替Ux进行试验

距离和零序

距离和零序定值校验

距离和零序、线路保护、整组试验、交流试验

“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值

阻抗特性

阻抗特性

工频变化量距离

定值校验

距离和零序、线路保护

应设置故障电流足够大，比如10~15A（当为5A制CT时）

复合电压闭锁（方向）过流

过流、低压、负序电压、灵敏角等

交流试验、6-35KV线路保护综合测试

有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线

低周、低压减载装置

相应的测试项目

频率及高低周、6-35KV线路保护综合测试

若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点

发

变

组

保

护

差动保护

比例制动特性

差动保护、差动定值、交流试验

发电机差动保护，用“差动保护”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护

“差动保护”注重曲线特性搜索，而“差动定值”模块注重差动定值测试，二者结合，能全面测试差动保护

谐波制动特性

差动保护、差动定值、谐波试验

失磁保护

相应的测试项目

交流试验

试验时应注意输出的电压电流的夹角

励磁保护

复合电压闭锁（方向）过流（后备）

相应的测试项目

请参见上文“线路保护”部分

请参见上文“线路保护”部分

其

它

保

护

自动准同期装置

相应的测试项目

同期试验

做自动调整试验时，测试各开入量必须按说明书要求接线

母线差动保护

相应的测试项目

交流试验

请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明

光纤线路差动保护

试验前先确定装置是否形成“自环”，若是，则保护的动作值应等于其整定值的一半
