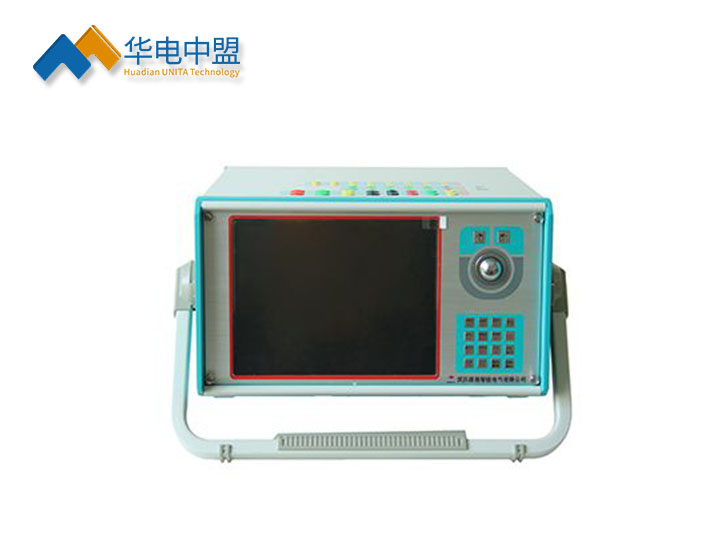

UNJB-1200B六相微机保护测试仪

执行标准：

参考标准：GB7261-2008,DL/T624-2010

产品别名：

产品别称：六相微机保护测试仪，微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪。

产品特性：

产品特性：
※输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式;
※输出部分采用DSP控制，运算速度快，实时数字信号处理能力强;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

六相继电保护测试仪

产品用途
1.输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
2.高性能的嵌入式工业控制计算机和10.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
3.输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6.设有一路独立110V 及 220V专用直流电源输出，方便现场检验使用。
7.新一代UNJB-1200B测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
10.散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

技术参数

◆六相继电保护测试仪技术参数
交流电流输出
6相电流输出时每相输出（有效值） 0～30A
输出精度 ≤0.5A ±2mA
＞0.5A 0.2%
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流zui大输出功率 400VA
6相并联电流zui大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 1～20 次

直流电流输出
电流输出 0～±10A / 每相，0～20A / 两相叠加输出精度 0.5级
zui大输出负载电压 20V

交流电压输出
相电压输出（有效值） 0～125V 输出精度 0.2级
线电压输出（有效值） 0～216V
zui大电压输出值 0～250V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 1～20次

直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
10路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ，测量精度＜0.1mS
体积重量
480×360×200mm³ ，19kg
