UNITA-6130微机继电保护测试系统

参考标准：GB7261-2008,DL/T624-2010

产品别名：微机继电保护测试系统、微机继电保护校验仪，微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

产品特性：
※交流电流输出范围：30A /相或180A（六并）＜100μs;
※直流电流输出范围：10ADC /相；
※6相并联电流输出（有效值）:0～180A；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

微机继电保护测试系统

产品用途
•电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
•操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
•新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
•高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
•软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
•具有独立专用直流电源输出设有一路110V 及 220V专用可调直流电源输出。
•接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
•完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

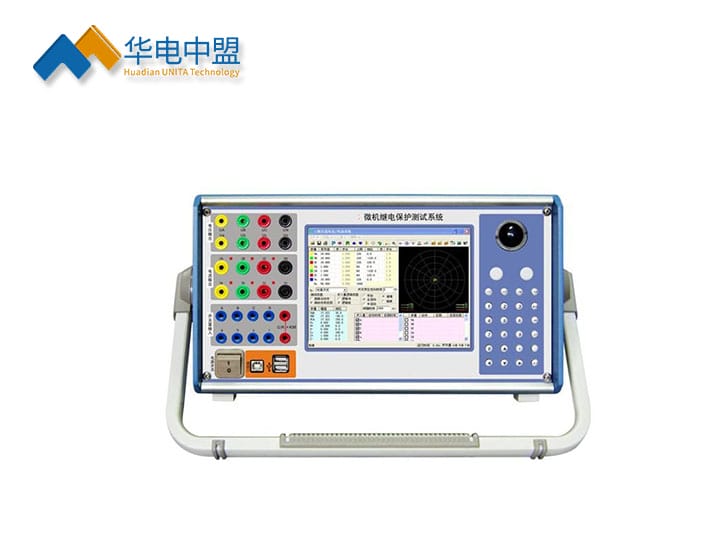

微机继电保护测试系统产品展示

◆微机继电保护测试系统技术参数
•电流通道数：标准6相
•电压通道数：标准6相
•交流电流输出范围：30A /相或180A（六并）
•直流电流输出范围：10ADC /相
•交流电压输出范围：120VAC / 相
•直流电压输出范围：160VDC / 相
额定参数
交流电流输出
•6相电流输出时每相输出（有效值） 0～30A 输出精度 0.1级
•3相电流输出时每相输出（有效值） 0～60A
•6相并联电流输出（有效值） 0～180A
•相电流长时间允许工作值（有效值） 10A
•相电流更大输出功率 450VA
•6相并联电流更大输出时更大输出功率 1000VA
•6相并联电流更大输出时允许工作时间 10s
•频率范围（基波） 0～1000Hz
•谐波次数 0～20次
直流电流输出
•电流输出 0～±10A /每相输出精度 0.2级
•更大输出负载电压 20V
交流电压输出
•相电压输出（有效值） 0～120V 输出精度 0.1级
•线电压输出（有效值） 0～240V
•相电压 / 线电压输出功 80VA / 100VA
•频率范围（基波） 0～1000Hz
•谐波次数 0～20次
直流电压输出
•相电压输出幅值 0～±160V 输出精度 0.2级
•线电压输出幅值 0～±320V
•相电压/ 线电压输出功率 70VA / 140VA
开关量
•8路开关量输入空接点 1～20mA，24V
•电位接点接入 “0”：0～+6V；“1”：+11 V～+250 V
•4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
•0.1ms～9999s，测量精度＜0.1mS
