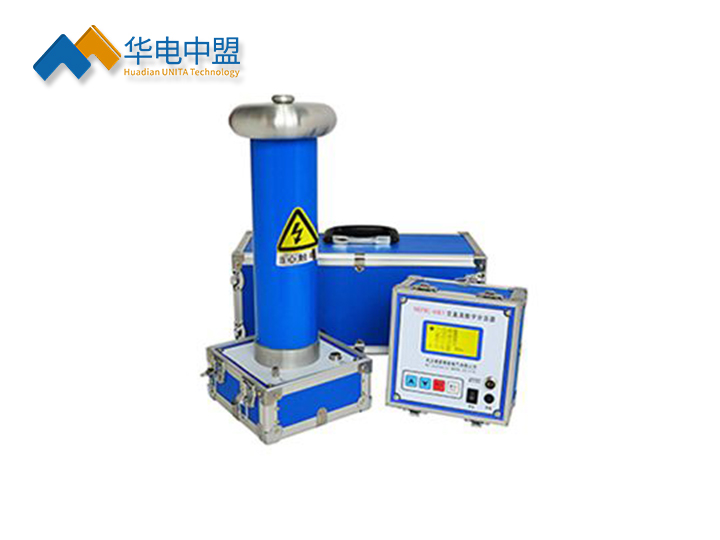

UNFRC系列交直流数字分压器(高压表)

执行标准：DL/T846.1-2004,JJG124-2005《高电压测试设备通用技术条件第1部分:高电压分压器测量系统》

产品别名：交直流数字分压器(高压表)、交直流数字高压表、数字高压表、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压器

产品特性：
※主要用于脉冲高压,雷电高压,工频高压的测量;
※电压等级：50kV-500kV；
※电容量：8pF-1000pF；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

交直流数字分压器

产品特点
本产品是电容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压交直流分压器的首选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。
本交流分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。该系列交直流分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。
采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到更低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

◆交直流数字分压器(高压表)特点
1、精度高
采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的测量精度和稳定性；
信号处理部分，采用高性能OP进行信号放大，运用更新双积分式 AD采样技术，四位半液晶显示，更高分辨力达到0.001kV，是高压静电电压表的更新换代产品。
2、抗干扰性能好
采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度。
3、安全可靠
本仪器是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构更小，重量更轻，内部局部放电量降到更低，可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠。
4、操作简单
采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检测工作带来极大的便利。
5、携带方便
采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便。

◆交直流数字分压器(高压表)技术参数

电压等级	50kV-500kV
电容量	8pF-1000pF
电容型精度	AC:1.5%；AC:1.0%；AC:0.5%
电阻型精度	DC:1.0%；DC:0.5%；DC:0.2%；DC:0.1%
阻容型精度	AC/DC:1.5%/1.0%；1.0%/0.5%；0.5%/0.2%
电容介质	损耗角正切值不大于10*10-4
交流频率	30～300Hz（工频）
