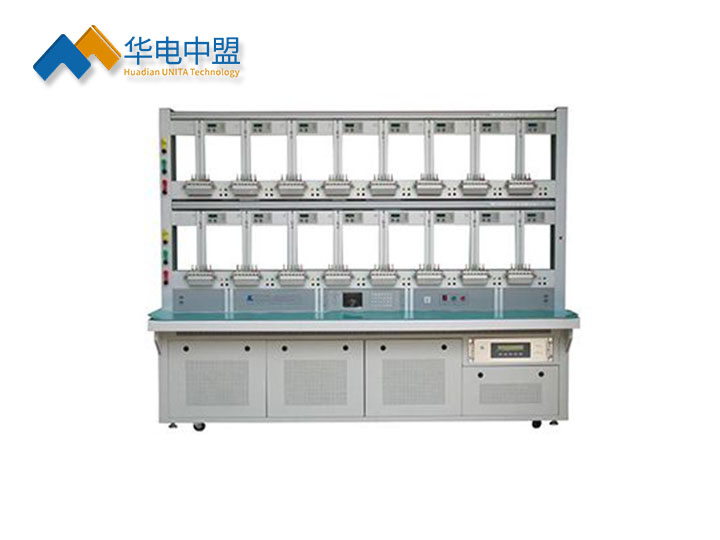

多功能电能表校验装置
产品特点
UNITA8530多功能电能表校验装置是引进国际九十年代先进技术和器件，根据有关标准研制的新一代高精度多功能电能表校验装置，可广泛用于校验0.2级及以下的各种单/三相电能表和多功能电能表。
a.信号源及控制部分
信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或叠加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中的正弦波数字量输入至6路D/A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D/A转换器，使调节细度达到＜0.01％满度。
b.功率放大器
功率放大器采用了先进的调制功率放大器，并设计了完善的电压短路过载、电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。
c.测量
本装置采用标准电能表法（比较法）校验电能表，并采用国际先进的电压、电流宽量程多功能标准电能表，省去了CT/PT、方便了计量传递、提高了校验精度
◆多功能电能表校验装置技术参数
1、装置准确度等级：0.1
2、装置标准配置：
•多功能标准表
•准确度等级：0.1
•电压量程：3×57.7V/100V/220V/380V 自动量程切换
•电流量程：3×10A/100A 自动量程切换
3、装置输出量程
•输出电压：3×57.7V/100V/220V/380V
•输出电流：3×0.1-100A
4、装置每相输出更大容量
•数量增加）
•电流：500VA（100A）（可根据校表数量增加）
5、装置调节范围：
•电压：0-120%，调节细度：0.01%满度
•电流：0-100A，调节细度：0.001A（更小）
•相位（电压/电流）：0-360.0°，调节细度：0.1°
•频率：45-65Hz，调节细度：0.01Hz
6、装置输出功率稳定度：≤0.1%
7、输出波形畸变系数
•电压、电流：≤1.0%
8、谐波输出
•2-21次谐波 谐波含量＜40%
•3，5，7次谐波叠加，每种谐波含量＜10%
•导通角控制（奇次谐波）
•波群控制（次谐波）
9、起动电流输出：2mA（min）
10、起动电流/功率测量：5%（大于2mA）
11、需量测量误差：0.1%
12、时标准确度：2×10-7
13、功耗测量（功率/视在功率）准确度：3%
14、通讯接口检查：RS485 按被检表通讯规约检查通讯接口
15、校表类型：
•各种单相/三相有功电能表和无功电能表（包括正弦无功、跨相90°无功、移相60°无功）；
•感应式、电子式、多功能及四象限电能表
16、校表数量：16块（或按用户要求）
17、控制方式：
a．本机键盘操作：液晶汉字菜单提示，全自动、手动校验。
b．PC电脑操作：运用中文WINDOWS95/WINDOWS98操作系统，全自动、自定义校验。
18、试验功能：
a．基本误差试验
b．标准偏差S值试验
c．潜动试验
d．起动试验
e．正/逆相序及正/反相试验
f．24h变差试验
g．需量误差试验
h．时钟误差试验
i．谐波试验
j．功耗试验
k．RS485通讯接口检查
19、数据库管理：查询、统计、打印、联网
20、装置输入电源：3×220V/380V±10%，50Hz
21、电源输入/装置输出转换效率：＞90%
22、台体：分体式/一体式
注：“*”为选配功能
