电能质量分析仪
产品用途

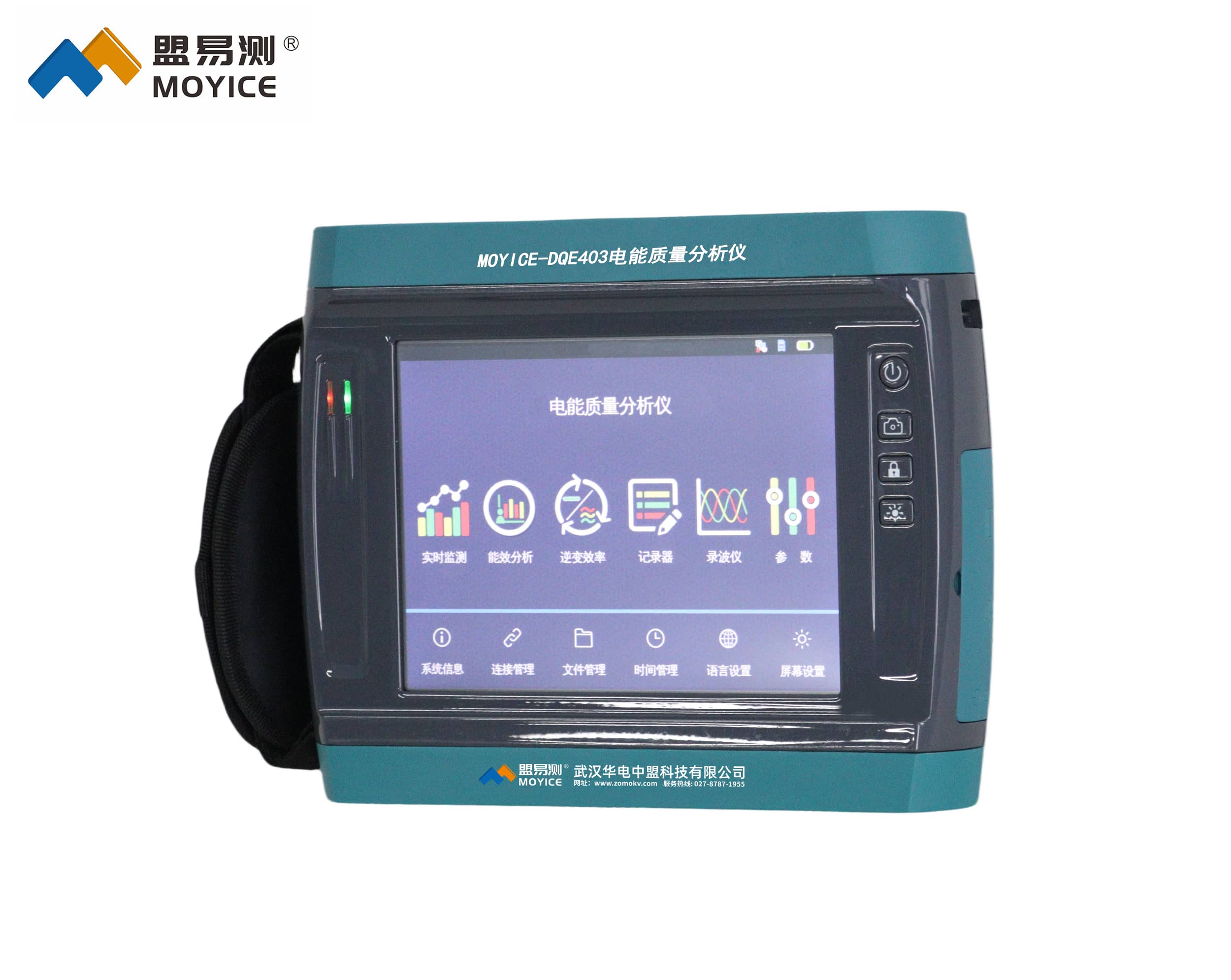

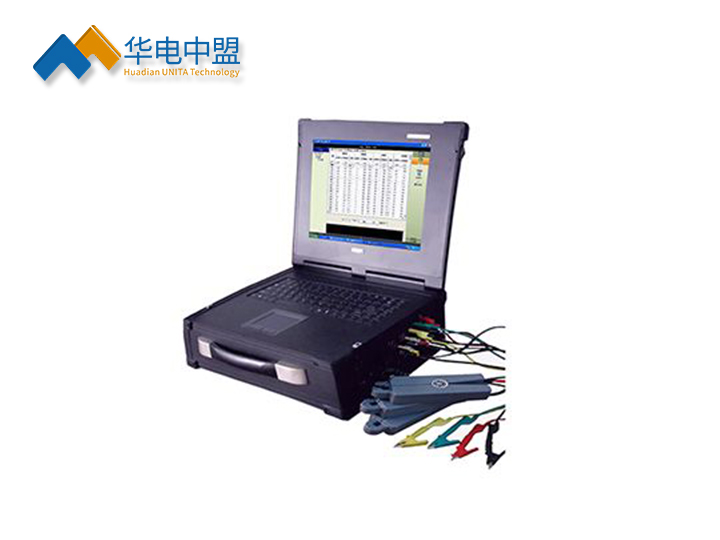

UN2021 电能质量分析仪是一体化式电能质量分析仪，是我公司在研究总结国内外电能质量监测装置特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的新一代嵌入式电能质量监测分析产品。
采用自主研发的32位DSP处理器，12.1寸大液晶实时显示，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测分析设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。
◆电能质量分析仪产品特点
装置硬件平台具有如下主要特点：
1） 电能质量分析仪采用Advantech公司32 位高性能PC104嵌入主板和TI公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
2） 电能质量分析仪采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
3） 数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
4） 采用大多CPU结构，每个通道独享一个32位的DSP,保证电能质量测量数据的实时性和准确性。
5） 大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
6） 采用锁相环技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；
◆电能质量分析仪产品功能
装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。装置主要具有以下功能：
1） 基本测量量
电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
2） 基本监测指标
a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
b) 电压偏差；
c) 频率偏差；
d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；
各次谐波的有功、无功功率等；
3） 高级监测指标
a) 间谐波；
b) 电压波动、闪变；
c) 电压骤升、骤降、短时中断；
4） 电能质量分析仪显示功能
装置上面盖上带有12.1寸大屏幕LCD显示器，以图形方式显示主要电能质量监测指标的实时数据。
5） 电能质量分析仪记录存储功能
可对基本监测指标和高级监测指标实时保存，统计时间间隔可设置，3Min数据（保存更大值、更小值、平均值、95％概率大值中的一项）在装置上更长保存时间为1年以上，之后按”先进先出”原则更新。
6） 电能质量分析仪统计功能
装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的更大值、更小值、平均值、95％概率大值等。
7） 电能质量分析仪暂态事件触发录波功能
可根据客户要求设定事件触发条件，记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。
◆电能质量分析仪技术参数
1 工作电源
交流：220V±10%；50Hz±0.5Hz；谐波畸变率不大于15％
直流：220V±10%，纹波系数不大于5%
2 电流信号输入
输入方式：电流互感器输入；
额定值In：5A/1A；
测量范围：AC 200mA～5A或AC 50mA～1A；
功率消耗：不大于0.5VA/路；
过载能力：1.2In 连续工作；
2In允许1s。
3 电压信号输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V；
测量范围：AC 0.5V～220V；
功率消耗：不大于0.5VA/路；
过载能力：1.3Un 连续工作；
1.4 Un 允许1s。
输入阻抗：大于100kΩ。
4 监测指标精度
1） 电压、电流：0.2%；
2） 功率、功率因数：0.5%；
3） 频率偏差：0.01Hz；
4） 电压偏差：0.2%；
5） 三相电压不平衡：0.2%；
6） 三相电流不平衡：0.5%；
7） 谐波：符合GB/T 14549-1993 中附录D 中的A 级要求；
8） 间谐波：参照/T 14549-1993 附录D 中对谐波要求的A 级；
9） 闪变：5％；
10） 电压波动：5％。
5 执行标准
Ø 《GB/T 15945-2008电能质量 电力系统频率允许偏差》
Ø 《GB 12325-2008电能质量 供电电压允许偏差》
Ø 《GB/T 15543-2008电能质量 三相电压允许不平衡度》
Ø 《GB/T 18481-2001电能质量 暂时过电压和瞬态过电压》
Ø 《GB/T 14549-93电能质量 公用电网谐波》
Ø 《GB 12326-2008电能质量 电压波动与闪变》
Ø 《GB 24337-2009电能质量公用电网间谐波》
Ø 《电能质量测试分析仪检定规程》
Ø 《GB/T 19862-2005电能质量监测设备通用要求》
•正常工作温度：-10℃～+55℃；
•极限工作温度：-20℃～+65℃；
•相对湿度:5％～95％；
•大气压力：86kPa～106kPa；
•海拔：可达3000 米；
•防护等级：IP50。
7 安全性能
1） 绝缘强度
装置能承受有效值为2kV、频率为50Hz、历时1min 的绝缘强度试验，而无击穿和闪络现象。
2） 绝缘电阻
用开路电压为500V 的兆欧表测量装置的绝缘电阻值，正常试验大气条件下各等级的各回路绝
缘电阻不小于20MΩ。
3） 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路
