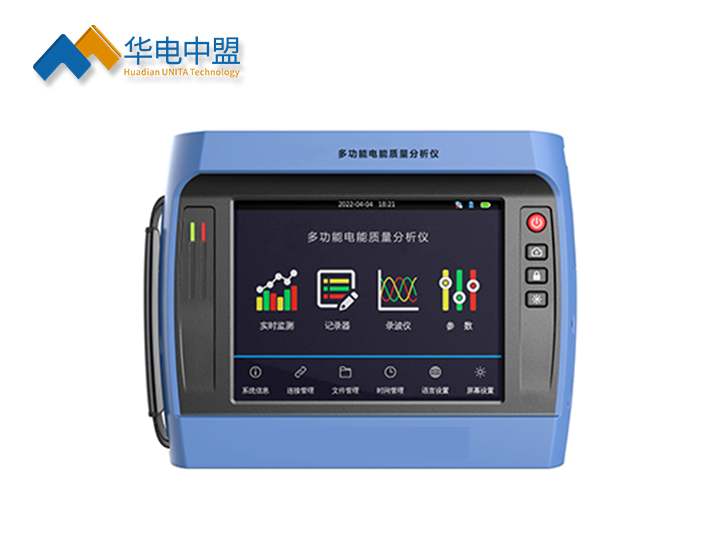

多功能电能质量分析仪

参数类别

参数值

机械

规格尺寸

246×205×73mm

重量

2.2kg

显示

尺寸

8英寸

分辨率

800×600

亮度

更大亮度350cd/m2 (Typ.) ，亮度可调

对比度

500:1(Typ.)

可视角度

70/70/50/70 (Typ.)(CR≥10)( 左/右/上/下)

电源

市电

220V

适配器输出

12V-3A

电池

可充电锂电池，8000mAh

电池工作时间

6h

电池充电时间

2.5h

省电时间

液晶背光亮度可调节，待机时间可调

存储

类型

SD卡

容量

标准 32 GB，更高可扩展至 64 GB

通信接口

以太网

1个10M/100M自适应

Wi-Fi

有

4G

内置4G模块

USB

OTG

串口

1路RS232

环境

工作环境

0℃～+45℃，湿度90rh%以下

存储环境

-20℃～+50℃，湿度95rh%以下（不凝结）

共模抑制

CMRR

>60dB

串扰

电压输入端之间

标称频率下为 -60dB

存储环境

标称频率下为-95dB

电磁兼容性

标准

等级4：GB/T17626.2-2006静电放电抗扰度

等级3：GB/T 17626.3 -2006射频电磁场辐射抗扰度

等级4：GB/T 17626.4 -2006电快速瞬变脉冲群抗扰度

等级4：GB/T 17626.5 -2008浪涌（冲击）抗扰度

等级4：GB/T 17626.8 -2006工频磁场抗扰度

等级5：GB/T 17626.9 -1998脉冲磁场抗扰度

等级3：GB/T 17626.12 -1998振荡波抗扰度

环境可靠性

标准

GB/T 2423.1-2008 低温

GB/T 2423.2-2008 高温

GB/T 2423.4-2008 交变湿热

GB/T 2423.5-1995 冲击

GB/T 2423.10-2008 振动

GB/T 2423.22-2002 温度变化

参数类别

参数值

输入参数

输入通道数

4通道电压、4通道电流

电压通道

标称值：120V，230V，400V，1000V

电流通道

支持输出信号为电压的不同型号的电流钳，且输出电压的峰值不能超过10V

测量线路基本频率

50Hz

测量线路

一相两线，两相三线，三相三线，三相四线等

测量项目

电压

有效值、正峰值、负峰值

频率

频率 (Hz)

电流

有效值、正峰值、负峰值

功率和电能

有功功率、无功功率、视在功率、功率因数

电压谐波

总谐波畸变率、谐波直流分量、1~63次谐波

电流谐波

总谐波畸变率、谐波直流分量、1~63次谐波

谐波功率

谐波直流分量、1~63次谐波

闪变

短时闪变（Pst），长时闪变（Plt）

不平衡

正序电压、正序电流、负序电压、负序电流、零序电压、零序电流；负序电压不平衡度、负序电流不平衡度、零序电压不平衡度、零序电流不平衡度；

暂态事件

电压骤升，电压骤降，电压短时中断，冲击电流

测量范围及精度

频率

精度

±0.01Hz

范围

45Hz~65Hz

电压有效值

精度

标称电压的±0.1%

量程/分辨率

120V/0.01V，230V/0.01V，400V/0.01V，1000V/0.01V

电流有效值

精度

±0.2%

量程/分辨率

根据使用的电流钳得不同而不同，可选5A/50A/100A/500A电流钳、1200A/3000A/6000A电流环

谐波

精度

符合A级标准

次数

0次~63次

采样窗宽度

10周波

功率

精度

±0.5%读数

测量量程/分辨率

根据电压电流量程来确定

功率因数

精度

±0.5%

测量量程/分辨率

-1.000~1.000/0.001

三相不平衡

电压不平衡度：±0.2%，电流不平衡度：±0.5%

Pst

精度

±5%

范围

0~20

基波相角

范围

0度~360度

精度

±1度

暂态

幅值精度

±0.5%

时间精度

±1mS
