UNYX-III 数字式三相移相器

执行标准：

参考标准：GB6587-2012

产品别名：

产品别称：移相器、数字移相器、数字式移相器、数字式三相移相器、综合数字式三相移相器、数字三相移相器

产品特性：

产品特性：
※ 输入电压：三相四线3×380(220)V 50Hz;
※三相粗调：00 ~3600，每步300进移相；
※电压波动：粗调≤1.5%，细调≤2.0%；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

数字式三相移相器

产品用途
UNYX-III 数字式三相移相器由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，本产品将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。本机结构牢固可靠，全密封、携带方便，便于在野外和现场使用。

◆数字式三相移相器特点
UNYX-III 数字式三相移相器能在0~360度范围内达到任意角度的超前或滞后移相目的。
采用三相三芯柱变压器，Ｙ0接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。
具有操作方便、体积小、噪音低、输出波形好等特点，能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

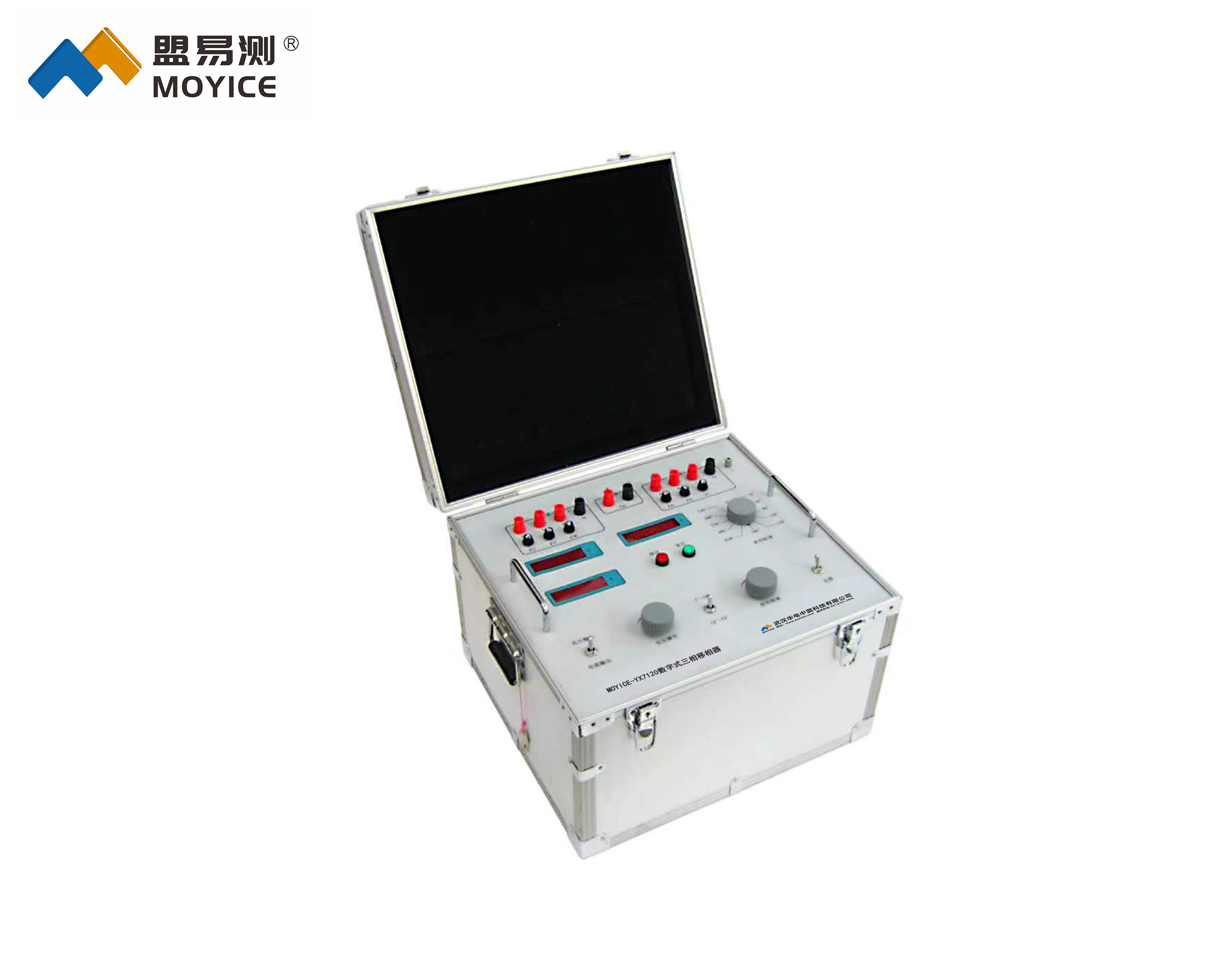

数字式三相移相器产品展示

技术参数

◆数字式三相移相器技术参数
１．输入电压：三相四线3×380(220)V 50Hz
２．输出电压：三相四线3×(0~380) / (0~220)，三位半数字显示，精度：1.5级
输出电流：交流0-20A 三位半数字显示，精度1.5级
３．更大输出容量3×300VA
４．三相粗调：00 ~3600，每步300进移相
５．三相细调：-30~180，120~330，四位数字显示，精度1.5级
６．电压波动：粗调≤1.5%，细调≤2.0%
７．波形失真：输出波形失真度≤输入波形失真度
８．温升：＜60 ℃
９．绝缘电阻：≥22MΩ
１０．耐压试验：1.5kV/min
１１．使用环境：温度-10℃~ 40℃，湿度＜80%
１２．外形尺寸：480×360×230mm
１３．重量：约39kg
