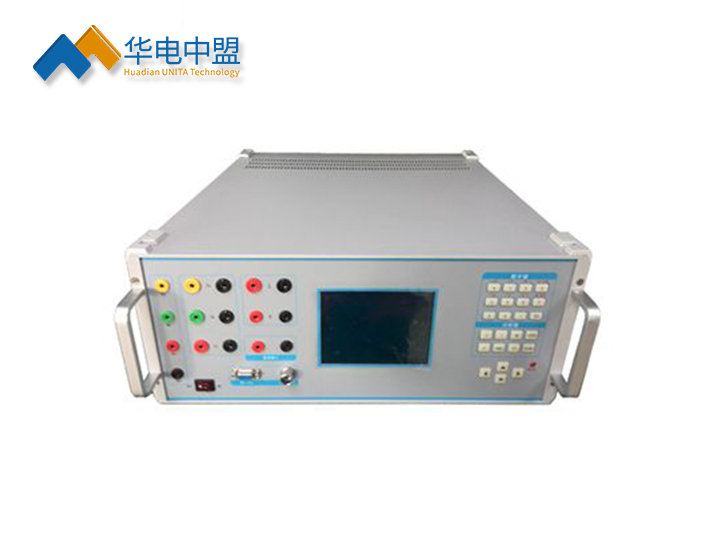

UNY6070E三相交直流多功能检定装置

执行标准：DL/T630-1997

产品别称：三相交直流多功能检定装置、交流采样变送器校验仪、变送器校验仪、变送器仪表检定装置

产品特性：
※额定电流量程： 0.1A、0.5A、1A、5A、10A、20A;
※ 电压电流输出功率：各额定量程满度100% 输出时，输出功率不小于20W；
※输出范围：0.00 °~359.99 ° ；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

三相交直流多功能检定装置

主要功能和特点
UNY6070E三相交直流多功能检定装置是本公司更新开发研制的高精度多功能标准源【源表一体便携式检定装置】系列产品之一。该装置的核心技术是ARM+FPGA；高速高精度D/A转换器与直接数字合成技术（DDS）。产品内置高精度参数标准，采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能（选项）等即为长期稳定跟踪设置数据。装置具有精度高、工作稳定可靠、操作方便灵活等特点。

◆三相交直流多功能检定装置主要功能及特点
•可检验电力系统中各种电表【电能表（选项）、电压表、电流表、功率表、频率表、功率因数表、相位表】的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
•电源部分可生成具有2～32次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
•采用高精度大功率精密运放，工作频带为40Hz～1kHz，具有良好的线性。双重输出保护，使输出信号具有高保真、高抗冲击的能力。
•设有RS-232接口和USB（选件）接口。由PC机控制本装置可对各种仪表进行检验，并对结果进行处理和管理。
•采用精美铝合金机箱，外形美观，整机重量轻。
三相交直流多功能检定装置简介

◆三相交直流多功能检定装置技术参数
交流输出：
输出电压电流：
▽ 输出电压范围： 0 ~ 600V
▽ 额定电压量程： 25V、50V、100V、200V、400V、600V
▽ 输出电流范围： 0 ~ 24A
▽ 额定电流量程： 0.1A、0.5A、1A、5A、10A、20A
▽ 电压电流调节范围 0～120%
▽ 电压电流调节细度 5×10－5
▽ 电压电流准确度：误差≤0.03%（读数）±0.02％（满度）；0.05级
▽ 电压电流输出功率：各额定量程满度100% 输出时，输出功率不小于20W
输出频率：
▽ 频率范围：45Hz ~ 65Hz
▽ 频率分辨率：0.001Hz
▽ 准确度： 0.01Hz
输出相位：
▽ 输出范围：0.00 °~359.99 °
▽ 调节细度 0.010
▽ 输出准确度：0.1°
输出谐波：
▽ 谐波2～32次，
▽ 幅度0～20%，
▽ 各次谐波相位细度0.010·N（N为谐波次数）
输出功率：
▽ 输出功率范围：额定电压量程与额定电流量程任意组合
▽ 输出准确度：在各额定功率量程范围符合0.1、0.05 级准确度无功功率准确度下降一个等级
输出波形失真度：
▽ 交流电压、电流输出波形失真度≤0.3%
电能表测量：
▽ 综合误差 0.1、0.05% FS (脉冲输出 ≤90kHz；三相额定值=60kHz)

◆三相交直流多功能检定装置直流输出：
n 直流电压量程 75mV，1V,3V,7.5V,15V,30V, 每档输出容量100mA；
75V、150V、300V、600V，1000V每档输出容量40mA；
n 直流电流量程 30uA、300uA、3mA、30mA、更大输出容量9VA；
300mA、0.5、1、2.5、5A 、10A 、20A更大输出容量10VA；
n 直流电压、电流调节范围0～120% FS，调节细度5×10－5；
n 直流电压、电流输出稳定度 U：≤0.01% FS/100s,I：≤0.02% FS/100s；
n 直流电压额定量程准确度：误差≤0.06%（读数）±0.04％（满度）；0.1级
误差≤0.03%（读数）±0.02％（满度）；0.05级
n 直流电流额定量程准确度：误差≤0.06%（读数）±0.04％（满度）；0.1级
误差≤0.03%（读数）±0.02％（满度）；0.05级
n 直流75mV输出（负载≥200Ω）准确度：
误差≤0.12%（读数）±0.08％（满度）；0.2级
误差≤0.06%（读数）±0.04％（满度）；0.1级

◆三相交直流多功能检定装置其它：
工作电源：单相 220V±10%，50Hz±5%。
使用环境：温度 20℃±10℃，相对湿度 ≤85%RH
体积重量：460×480×200mm
