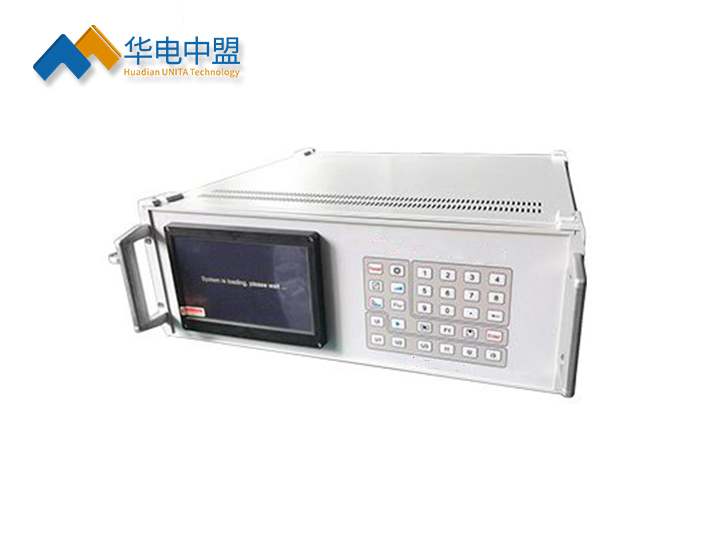

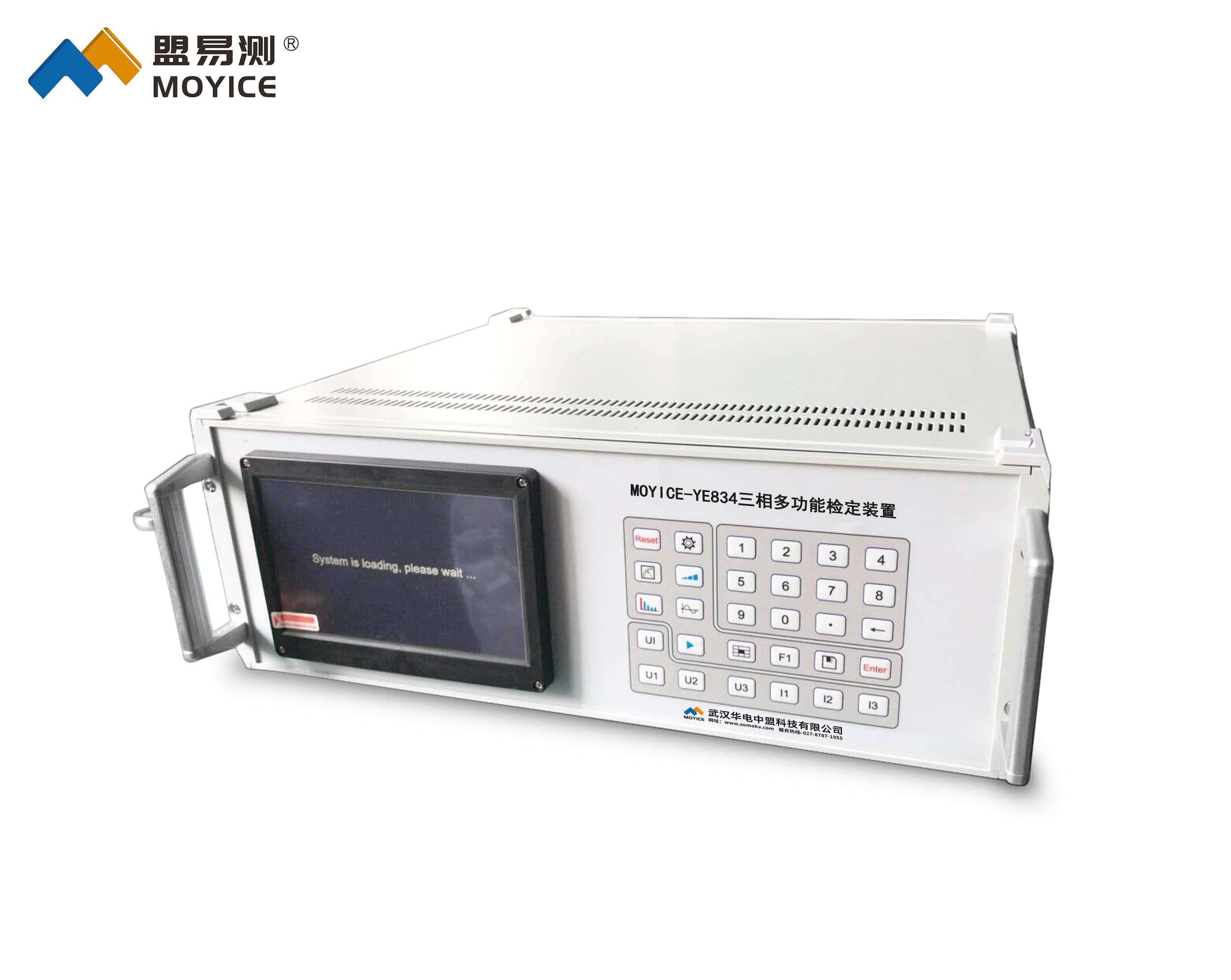

三相多功能检定装置
用途
UNY3063三相多功能检定装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。
◆三相多功能检定装置特点
1.采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
2.内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
3.具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4.智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
5.电流、功率因数试验点丰富，便于配置各种校表方案。
6.可校验各种单相、三相及有功、无功电能表。
7.数据存储量大，可以更方便查询到校验数据。
◆三相多功能检定装置技术参数
1.电源输出：
1)交流相电压输出
a.调节细度：0.01%RG
b.分 辨 率：6位有效数字
c.准 确 度：优于±0.05%RG
d.稳 定 度：优于±0.01%RG/1min
e.失 真 度：优于0.1% （非容性负载）
f.输出功率：额定每相 20VA
g.满负载调整率：小于±0.01%RG
h.输出范围：10V～500V
i.档位设置：57.7V、100V、220V、380V，内部自动档位切换。
2)交流电流输出
a.调节细度：0.01%RG
b.准 确 度：优于±0.05%RG
c.分 辨 率：6位有效数字
d.稳 定 度：优于±0.02% RG /1min
e.失 真 度：优于 0.1%
f.输出功率：每相20VA。
g.满负载调整率：小于±0.01%RG
h.输出范围：0.5mA～24A
i.档位设置：0.2A、1A、5A、20A，自动档位切换
3)功率输出
a.准确度：优于 0.05%RG
b.稳定度：优于 0.01%/1min。
c.分辨率：6位有效数字（有功功率、无功功率、视在功率）
4)功率因数
a.调节范围：-1～0～+1；
b.分 辨 率：0.00001；
c.准 确 度：0.0005。
5)相位
a.调节范围：0～359.99°
b.分 辨 率：0.001 °
c.准 确 度：±0.02°
6)频率
a.调节范围：40Hz～70Hz
b.分辨率：0.001Hz
c.准确度：±0.002Hz
7)谐波
可以准确输出2～51次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
谐波次数 电压更大谐波含有率（相对于基波）
2-8 40%
9-15 30%
16-31 20%
32-51 5%
2.校验电表方面的技术指标
1)标准源输出功率脉冲常数：18000000×5/In
(注：In 为标准源内电流档位值60（100）、20、5、1、0.2)
2)标准源输出脉冲电平：5V
3)电度表输入脉冲路数：1路
4)电度表输入脉冲电平：5V以内或无源
5)电度表误差显示范围：±0.000%~±99.99%
6)电度表误差显示分辨率：0.001%
7)电度表电表常数输入范围：6位有效数字，允许有小数。
8)电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
9)电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、0.5C。
10)电表校验圈数的设置范围是1-9999。
3.仪器作为标准源时提供的常用输出调节试验点
1)电压试验点：10%、20%、50%、80%、100%、110%、120%。
2)电流试验点：5%、10%、20%、30%、50%、70%、100%、120%。
3)相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
4)三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围更大到125%。
5) 三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
6)UB、UC分别对UA的相位也可以分别调节。
7)频率的调节是三相电压电流一起调节的，调节细度分别为5Hz、1Hz、0.1Hz、0.01Hz。
4.供电电源：单相AC 220V，50/60Hz。
5.外部尺寸：458×600×175mm
重量：27Kg。
